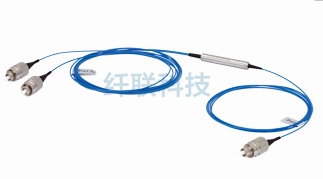

三端口光环形器
产品特性
▲高通道隔离度
▲低插入损耗
▲高回波损耗
▲高稳定性和高可靠性
产品应用
▲光纤放大器
▲CATV光纤链路
▲光纤测试系统
▲色散补偿
指数指标
参数
单位
数值
工作波长
nm
1310
1550
C&L
1610
1280~1340
1520~1580
1525 ～ 1610
1580~ 1640
结构
Port1 to Port 2； Port2 to Port3
插入损耗
典型
dB
0.6
最大
0.8
最高隔离度
50
最小隔离器
40
方向性
偏振相关损耗
<0.15
PMD
ps
<0.1
回损
>50
工作带宽
+/-30
最高工作功率
mw
500
工作温度
(℃
0~+70
储存温度
-40~+85
光纤类型
Corning SMF-28e
封装尺寸
1．Φ5.5xL50（裸纤或900um松套管）
2. L90xW20xH9.59 (2.0mm缆或3.0mm缆)
注：在常温条件下，不包括连接器，熔接器及端面损耗
订货信息：
CIR1234
1
Wavelength
13=1310n， 15=1550nm
2
Pigtail Type
0=250um ，1=900um ，2=2.0mm ，3=3.0mm
3
Fiberlength
1=1m，2=1.5m，3=others
4
Connector
0=None，1=FC/APC，2=FC/PC，3=SC/APC，4=SC/PC，5=others
