单波长掺铒光纤放大器
Erbium-doped Fiber Amplifier
(单波长)掺铒光纤放大器(EDFA )是专用于光纤激光或光纤通信系统的光功率放大器产品系列，具有高增益和低噪声的优点，支持上位机软件控制，体积小巧便于集成，可提供台式或模块式封装。
特性：
▲模块或台式设计
▲宽工作波长范围
▲高增益，增益平坦
▲良好的温度适应性
应用：
▲光纤通信
▲ 光纤传感
▲光纤激光器
性能：
参数指标 | 单位 | 最小值 | 典型值 | 最大值 | 备注 |
波长范围 | nm | 1530 | 1550 | 1565 | C-band |
预放大器EDFA-PA | 输入功率 | dBm | -45 | -30 | -25 | |
输出功率 | dBm | -10 | | 10 | |
增益系数 | dB | 35 | | | |
功率放大器 EDFA-BA | 输入功率 | dBm | -6 | | 3 | |
输出功率 | dBm | 10 | | 27 | 最大27dBm；P总=PASE+Psig |
噪声指数 | dB | | | 5.5 | |
增益平坦度 | dB | | 3 | | |
偏振相关增益 | dB | | | 0.5 | |
偏振模色散 | ps | | | 0.5 | |
输入/输出端隔离度 | dB | 40 | | | |
工作温度范围 | °C | -20 | | +65 | |
工作湿度范围 | % | | | 70 | |
尾纤接头类型 | | FC/APC或定制 | |
尾纤类型 | | 单模光纤 SMF-28e | |
供电方式 | - | DC 5V或AC 220V | 选配电源适配器 |
尺寸 | mm | 台式120(W) ×160(D) ×55(H)、 260(W)×320(D)×120(H) | 模块90 × 70 × 15、 150 × 125 × 20 |
通信接口 | - | DB9 Female(RS232) | |
工作模式 | | ACC：泵浦电流恒定 APC：输出功率恒定 | 可选功率监控和上位机 |
订购信息：
EDFA-PA | 增益大小(dB) | 工作波长 | 尾纤套管直径 | 尾纤长度 | 连接头形式 | 封装形式 |
| 35 45 | C= C-band 无滤波器 L = L-band 无滤波器 或 34=内置ITU波长滤波器 CH34 (1550.12nm) | 9-0.9mm 2-2mm | 0=法兰 1 =1m
2 =2m | 0=None
1=FC/APC
2=FC/PC
3=SC/APC
4=SC/PC
5=ST
6=LC | M=模块 B=台式 R=机架式 |
EDFA-BA | 输出功率(dBm) |
| 15 20
23 27 |
例如 EDFA - PA - 35 - C - 9 - 1 - 1 - M
* EDFA基本类型：
预放大器：Pre-Amplifier(PA)， 即前置放大器，用于-40 ~ -25 dBm范围内的微小光信号的放大，典型增益 35 dB；
功率放大器：Booster-Amplifier(BA)，用于- 6 ~ + 3 dBm范围内的光信号的功率提升，最大输出功率可达 27 dBm；

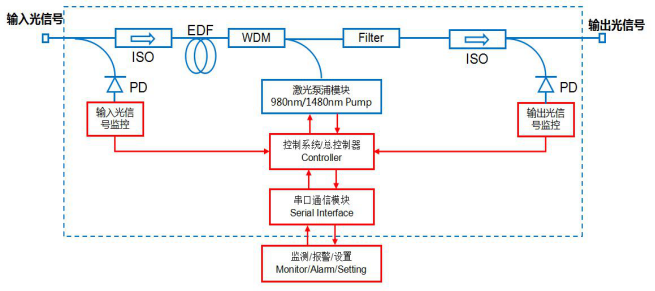

EDFA产品基本结构：
